DDR4 2133 -> 3200 국민 램 오버 클럭 성공 (w/ Ryzen 5600, B550M-PRO4)

아래 포스팅했던 와이프 컴퓨터 업그레이드 후 램 오버 클럭 도전 및 성공 후기.

알리 익스프레스 라이젠 5600 & 5700x 구매, 컴퓨터 업그레이드

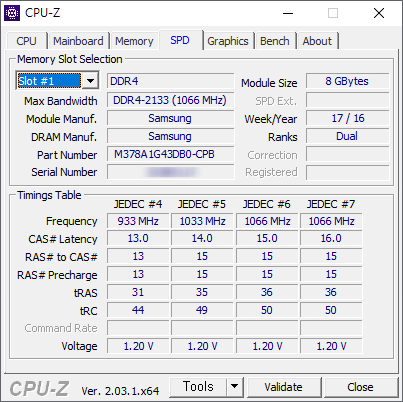

와이프 컴퓨터에는 중고 매물로 구한 DDR4 2133 8G 램 4개가 꽂혀있는데 와이프는 램 클럭이 높든 말든 본인은 신경 안 쓴다고 했으나 괜한 내 욕심으로 램 오버에 도전해보았다.

인터넷에 검색해보니 국민오버라고 불리는 설정값이 있었고 해당 설정을 따라해보니 2133 MHz에서 3200 Mhz로 50%의 클럭 상승에 성공하였음.

참고로 CPU는 라이젠 5600, 메인보드는 애즈락의 B550M-PRO4를 사용중인 환경에서 오버클럭을 진행.

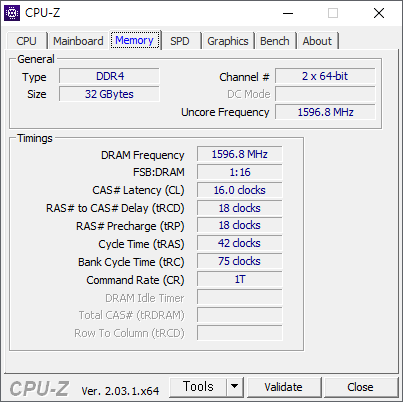

램 오버 클럭 성공

램 오버클럭에는 램 4개 구성보다는 램 2개 구성이 유리하고 삼성 램의 경우 B다이가 오버 수율이 좋다는 말이 있어서

와이프 컴퓨터는 E다이 2개, D다이 1개, B다이 1개로 램 4개 짬뽕 구성이라 잘 안될수도 있겠다는 생각을 했으나 극단적인 오버클럭이 아니어서인지 문제없이 성공할 수 있었다.

B다이, D다이, E다이 제각각인 램 4개 짬뽕 구성



아래는 램 오버클럭에 사용한 바이오스 설정값.

램 오버 설정 및 안정화 테스트 이후에 캡쳐해서 내가 이미 입력해놓은 설정값이 보이는데 처음 설정값은 대부분 "자동"으로 되어있던 것 같다.

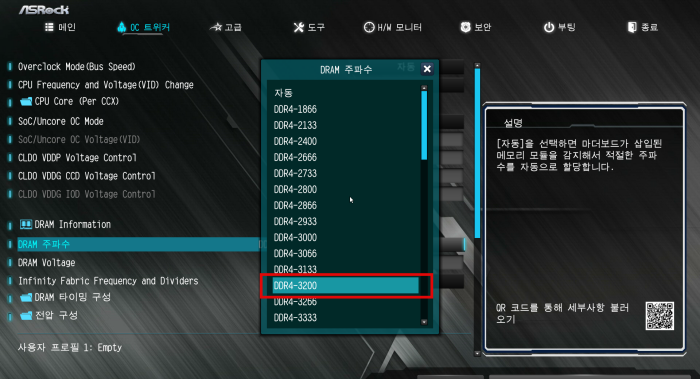

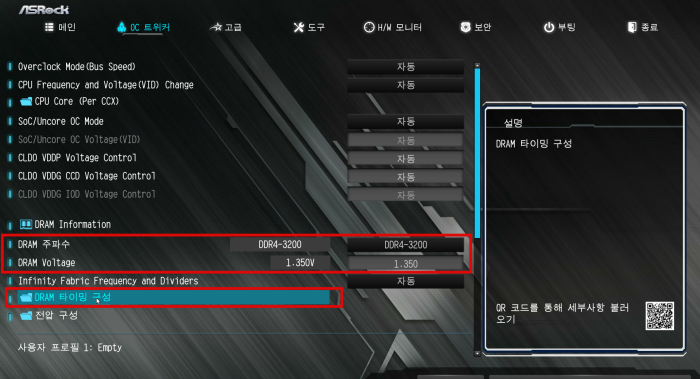

1. DRAM 주파수를 DDR-3200으로, DRAM Voltage를 1.35로 변경.

일반적으로 DDR4 램의 전압은 최대 1.35까지가 권장된다고 하는듯.



2. DRAM 타이밍 구성으로 진입하여 램 타이밍 설정.

사실 뭐가 뭔지는 나도 모르지만 램 퍼포먼스에 대세적으로 영향을 미치는 것은 CL값이라고 하며 낮을수록 유리하다고 함.



아무튼 국민 오버라고 불리는 값을 참고하여

tCL의 값은 16,

tRCDRD & tRCDWR & tRP의 값은 18,

tRAS의 값은 42,

tRFC의 값은 520,

Command Rate는 1T로 설정해주었다.

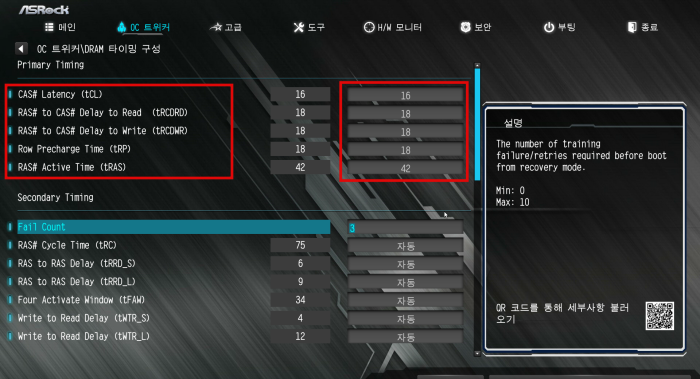

tCL, tRCDRD, tRCDWR, tRP, tRAS 설정

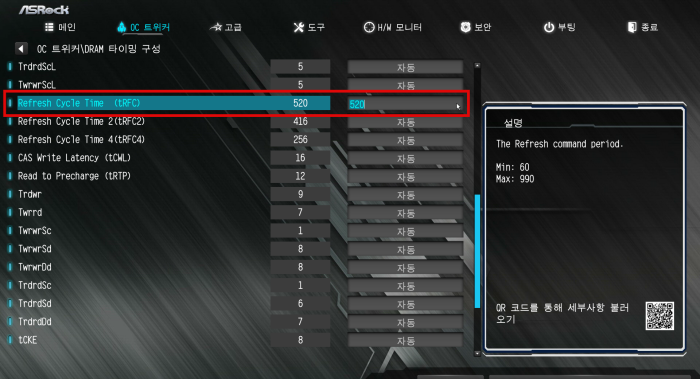

tRFC 설정

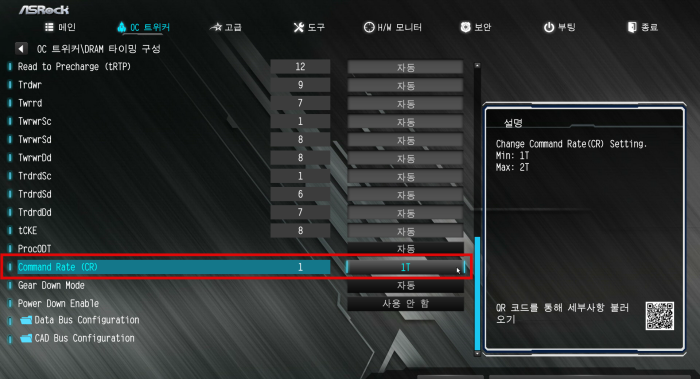

CR은 1T로 설정



위와 같이 설정을 마친 후 정상적으로 부팅 및 윈도우에 진입되길래 램 오버 안정화 테스트를 진행했다.

혹시라도 바이오스 설정 후 컴퓨터 부팅이 정상적으로 되지 않는다면 바이오스 초기화를 해주어야 함.

(메인보드에서 배터리를 제거했다가 다시 장착하거나 CLR CMOS 쇼트 등)



램 오버 안정화 관련 프로그램은 여러개가 있는 것 같은데 TM5를 사용하였음.

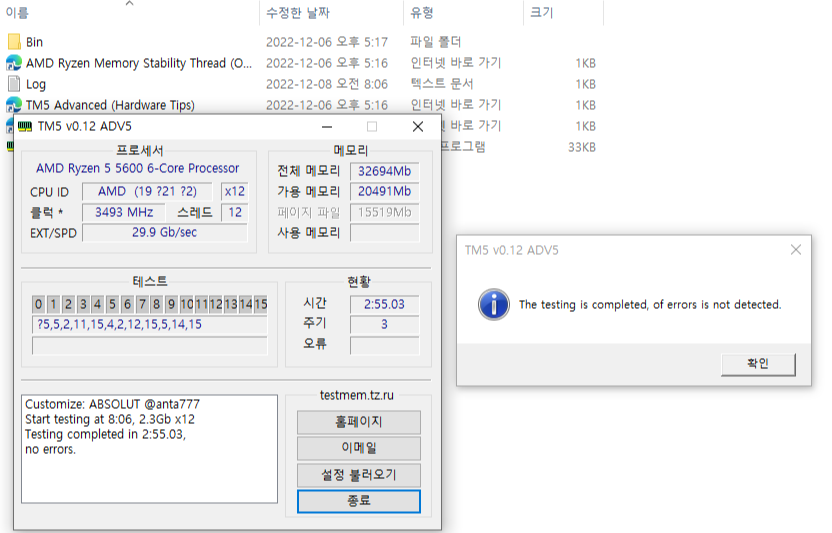

아래는 문제없이 통과한 TM5 테스트 결과로 본 테스트 이후 와이프는 문제없이 컴퓨터를 잘 사용하고 있다.



사실 와이프는 램 오버클럭 효과를 못 느끼겠다고는 하는데 컴퓨터 성능이 조금 더 좋아졌다는 내 정신적 만족감이 큰 것 같고 다음에 짬이되면 CPU 오버에도 도전해봐야겠음.



이상 DDR4 2133 램 오버클럭 포스팅 끝.
